当两轴始终处于连接状态的称重联轴器

当两轴始终处于连接状态的称重联轴器工作时。

一.联轴器

1.功用

通常用于连接两个轴，并在它们之间传递运动和扭矩；具有吸收振动和减缓冲击的能力；可用作安全装置，防止连接器承受过载；作为过载保护功能；与联轴器连接时，只有当机器停止工作时，两轴才能分开。

2.分类

三、要求分类。

固定耦合:要求连接的两轴中心线严格对中；

移动联轴器:两轴可能有一定的安装误差。

弹性联轴器：弹性元件材料不同，能在一定范围内补偿两轴之间的位移，具有缓冲减震作用。

四、置换补偿。

由于制造和安装误差，联轴器连接的两轴承载后变形、轴承磨损、旋转部件不平衡和温度变化的影响，两轴的轴线往往有一定程度的偏移和偏移；

接头应采取多种结构措施，使联轴器具有补偿各种偏移性能的作用，否则会在轴、联轴器、轴承设计中产生额外的负荷，从而恶化工作条件。

轴向位移有轴向位移、径向位移、偏角位移和综合位移。

固定刚性十字轴联轴器；

一、结构特征。

结构简单，维护方便，可传递较大扭矩；

B.但缺乏补偿连接两轴相对位移的能力；

两轴的中性要求很高。如果两轴相对位移，会对轴、联轴器、轴承产生额外载荷，严重磨损，严重影响轴和轴承的正常工作；同时，在传递载荷时，冲击和吸收振动不能减缓。

二、适用范围。

低速、大扭矩、稳定负载、短轴与刚性连接。

3.种类

法兰联轴器和套筒联轴器。

四、凸缘接头的结构特点。

组成:两个带凸缘的半连接和一组螺栓；

工作原理:两个带凸缘的半联轴器分别用键合在两轴上，然后用螺栓将两个半联轴器连接在一起，从而传递运动和扭矩。

对中方式:1。通过分别有凸肩和凹槽的两个半联轴器的嵌合，半联轴器用普通螺栓连接；(用预紧普通螺栓在凸缘边接触表面产生的摩擦力传递扭矩；用铰孔螺栓对中，挤压和剪力由螺杆传递。2.两个半联轴器都有凸肩，配合一组分环实现对中。

适用:低速、大扭矩、稳定负载、短轴和刚性好的连接。

结构简单，传递扭矩大，受力可靠，中性好，易于拆卸，应用广泛；无位移补偿功能；按标准选择。

5.套筒耦合结构的特点。

组成:通过公共套管和两轴的键连接或销联。

优点:结构简单，制造方便，成本低，径向尺寸小。

缺点:拆装时必须轴向移动。

使用场合:两轴直径小，中性准确，适用于传递扭矩小的场合，适用于传递扭矩小的场合。

第三，柔性耦合。

(1)刚性移动联轴器(不含弹性元件联轴器)的类型:十字滑块联轴器、万向联轴器和鼓形齿联轴器。

一、齿形耦合。

组成:两个带内齿和凸缘的外套，两个带外齿的内套；

工作原理:两个内套分别用两轴和两轴连接，两个内套用螺栓连接，内外齿啮合传递扭矩和运动。

特点:为了补偿两轴的相对位移，将外齿环的轮齿制成鼓形齿，顶点为轴线上与中心线的球面，齿顶与齿侧之间留有较大间隙。

它具有允许两轴之间有径向.轴向.轴向.角综合补偿作用，速度高(可达3500r/min)；能传递较大转矩(可达106N.m)，并能补偿较大的综合位移，工作高度高.安装精度要求不高，需要润滑；

缺点:质量高，制造难度大，成本高。

用途:广泛应用于汽车等大型重型机械设备。

二、交叉滑块耦合。

结构特点:半连轴器1.3(左.右套)与浮盘2(十字滑块)连接，两轴同时旋转；浮盘的凸榫可以在半连轴器的凹槽中滑动；摩擦大，需要润滑。

优点:径向尺寸小，结构简单。

但是抗冲击性能差，滑块与槽之间容易摩擦，需要润滑；十字滑块径向移动时，会产生较大的离心惯性力，增加轴系与轴承之间的负荷。

应用:常用于刚度高、转速低、冲击小的场合。

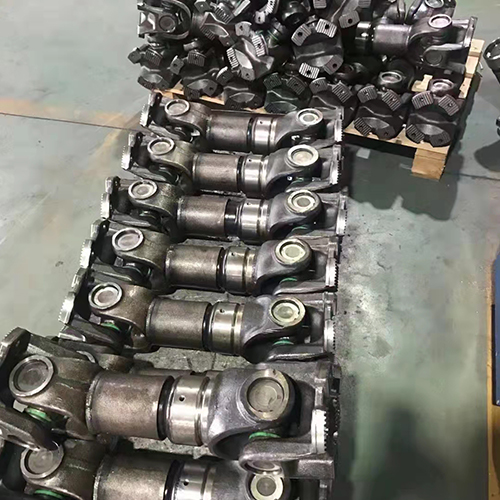

三、万向十字轴联轴器。

结构:由一个十字轴组成。两个万向节叉和四个滚针轴承组成；所有旋转副的旋转中心(轴线)给一点O，两轴之间的夹角是α；它是一种用于传递两轴之间运动的装置(联轴器)。

工作原理:轴I旋转一周后，轴I也会旋转一周，也就是说两轴的平均传动比为1；但两轴的瞬时传动比不恒为1，但万向节的这一特性称为不均匀性。对于万向节来说，万向节的这一特性称为瞬时传动比不均匀。对于万向节，当输入轴和输出轴有夹角时，轴角速度不同，即万向节具有非等速性；从动轴速度随轴角变化越大，从动轴速度变化越明显。为了避免主从动轴角速度差，在上述框架中，为了彻底**从动轴变速传动的缺点，经常正确使用。

优点:大角度补偿能力强，结构紧凑，传动效率高；

缺点:传动时会产生额外的动载荷，转速不宜过大；

应用场合：主要用于两轴交叉传动、重载、中载、轻载等中低速场合，如机床、汽车等。

双万向节十字轴联轴器应符合条件：

为了使机构获得恒定的传动比，必须满足主动轴、从动轴和中间轴的三个轴线应在同一平面上。

(2)活动轴。从动轴和中间轴的轴间角应相等:

(3)中间轴两端的分叉表面应在同一平面内。

通常所说的弹性联轴器是弹性套销联轴器和弹性柱销联轴器。

1.弹性套筒销接头(GB4323-2002标准号)

结构:结构:在结构上类似于凸缘联轴器，只用橡胶弹性套下端替换接合螺栓；

原理:利用弹性套筒的弹性变形补偿两轴的相对位移；

特点:弹性套筒销联轴器制造方便，拆装方便，成本低，但弹性套筒容易磨损，使用寿命短。

适用于:负载稳定、正反转或频繁启动。转子扭矩两轴连接，转速高。

二、弹性柱销耦合。

结构:将几种非金属材料制成的柱销放入两半联轴器的凸缘孔中，实现两半联轴器的连接；尼龙常用于柱销材料，其他弹性非金属材料也可以。

原理:利用弹性柱销的弹性变形补偿两轴的轴向位移；

特点:弹性柱销联轴器允许较大的轴向运动，但径向位移和偏角位移的补偿很小。结构简单，制造方便，维护方便。

适用于：负载较轻的场合。
