万向联轴器轴向运动的解决方案是什么？

万向联轴器轴向运动的解决方案是什么？

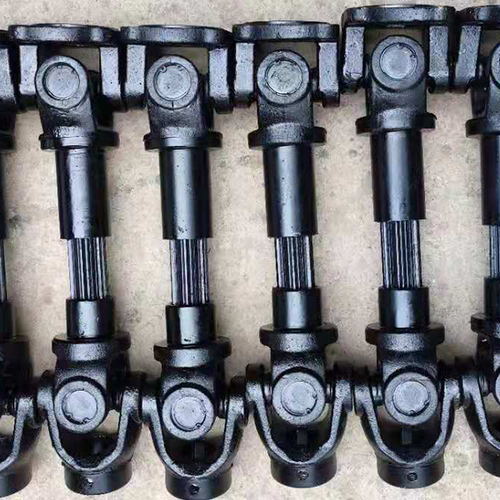

滚动轴承交叉轴万向联轴器具有传动扭矩大、传动倾角大、传动效率高、稳定性好、间隙冲击小等优点，已广泛应用于矿山、冶金等行业。通过使用交叉轴万向联轴器，发现轴摆动较大，导致滚子组轴承外套损坏。检查交叉包后，发现交叉轴的轴向运动较大。通过解体万向轴交叉包，发现轴向运动的原因是调整轴间隙的调整垫磨损。调整垫磨损严重后，间隙过大的交叉轴会产生轴向运动，导致滚子组轴承损坏。因此，万向联轴器过早损坏。

万向联轴器轴向运动的原因是轴向运动是电机轴沿轴线运行中不可避免的小运动。轴的方向是轴的方向，垂直于轴的方向是轴的圆柱形方向。

万向联轴器轴总成中万向节十字轴的轴向运动、联轴器滑动花键中的间隙、联轴器总成两端连接处的定心精度、联轴器高速运行时的弹性变形、联轴器点焊平衡片时的工艺处理等因素都可以改变联轴器总成的不平衡。

万向联轴器由十字包和叉头组成。十字包轴承外套和叉头内孔采用过渡组装，实现万向径向间隙作为轴承径向间隙的目的；叉头组装轴承外套内孔外有内夹弹簧槽。轴承安装后，用夹弹簧固定，限制轴承外套向外移动，起到轴向固定的作用。十字包由十字轴和四个滚筒轴承、轴承外套和调节垫组成。十字轴的每个轴头都覆盖着滚筒轴承，滚筒轴承有一个轴承外套。十字轴的每个轴端面与轴承外套的内端面之间都有一个调节垫。十字轴的轴向间隙由调节垫调节，防止调节垫磨损后间隙过大。

万向联轴器轴向运动的解决方案是什么？本解决方案为：轴承外套中心设有通孔；十字轴端面中心设有螺纹孔；调整垫内1-4个耐磨盘弹簧（可购买标准件）；通过轴承外套通孔，将耐磨盘弹簧中心拧入十字轴头螺纹孔。装配时，松紧螺栓调整间隙尺寸，在轴头螺纹孔内涂上固定胶，防止螺栓松动。盘弹簧的作用是增加十字轴上的预紧力，以补偿调整垫磨损后产生的轴向间隙。
